Module

Module是BigDL中网络构建的基本单位，网络的每一种层都实现为一个Module.

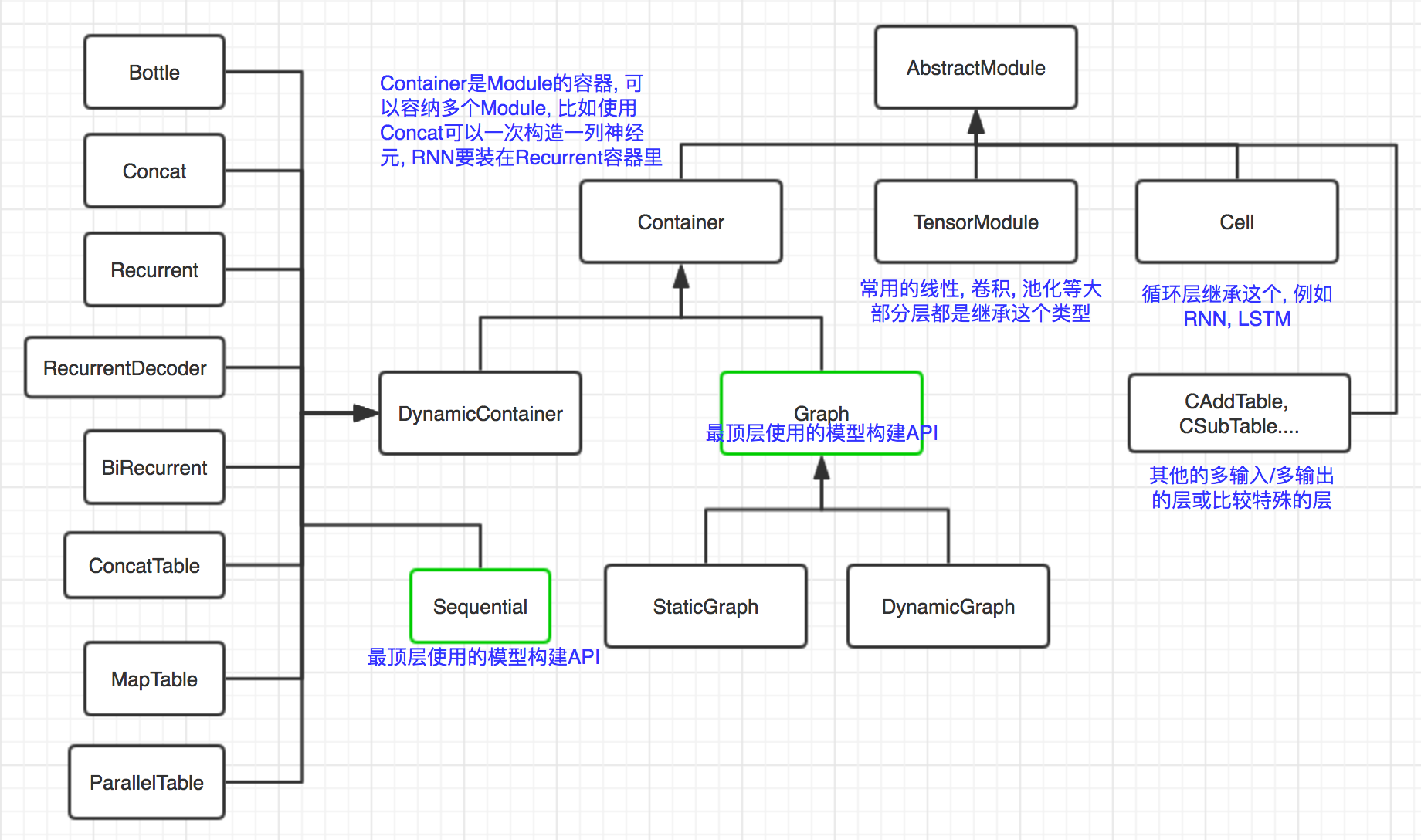

首先来看一下Module的继承体系.

说明一下, 最底层的是AbstractModule抽象类, 这是所有Module的基类.

然后是它的一个子类TensorModule, 这也是一个抽象类, 大部分层都是继承这个类, 比如全连接, 卷积等.

另外它还有几个子类

• Container Module的容器, 可以理解为把多个Module打包成一个
• Cell 为循环神经元设计的, 比如RNNCell, LSTMCell都继承自这个类
• CAddTable, CSubTable... 这是其他的多输入多输出的比较特殊的Module

Container, Sequenstial, Graph

请参考 Containers

注意这里有两个比较特殊的容器, Sequenstial和Graph, 这是我们构建模型的顶层API.

再来回顾一下模型定义的两种方式.

采用Sequential的形式定义为：

val model = Sequential()
model.add(Linear(...))
model.add(Sigmoid())
model.add(Softmax())

Functional的形式为：

val linear = Linear(...).inputs()
val sigmoid = Sigmoid().inputs(linear)
val softmax = Softmax().inputs(sigmoid)
val model = Graph(Seq[linear], Seq[softmax])

前者是向Sequential容器内不断添加新的层, 后者则是使用各模块本身的inputs方法连接起来, 最后使用输入节点和输出节点构建一个Graph.

AbstractModule

com.intel.analytics.bigdl.nn.abstractnn包内定义了AbstractModule，它是所有Module的原始基类：

package com.intel.analytics.bigdl.nn.abstractnn
/**
 * Module is the basic component of a neural network. It forward activities and backward gradients.
 * Modules can connect to others to construct a complex neural network.
 *
 * @tparam A Input data type
 * @tparam B Output data type
 * @tparam T The numeric type in this module parameters.
 */
abstract class AbstractModule[A <: Activity: ClassTag, B <: Activity: ClassTag, T: ClassTag](
  implicit ev: TensorNumeric[T]) extends Serializable with InferShape

这是个泛型类，Abstract[A,B,T]，有3个参数A,B,T，A是输入的类型，B是输出的类型，都要求是Activity的子类，然后T是此Module使用参数的类型，可以是Double或者Float.

一个Module的核心功能肯定是前向传播进行推断和反向传播更新梯度, 分别对应forward和backward方法, 这两个方法是给出具体实现了的:

  /**
   * Takes an input object, and computes the corresponding output of the module. After a forward,
   * the output state variable should have been updated to the new value.
   *
   * @param input input data
   * @return output data
   */
  final def forward(input: A): B = {
    val before = System.nanoTime()
    try {
      updateOutput(input)
    } catch {
      case l: LayerException =>
        l.layerMsg = this.toString() + "/" + l.layerMsg
        throw l
      case e: Throwable =>
        throw new LayerException(this.toString(), e)
    }
    forwardTime += System.nanoTime() - before

    output
  }

  /**
   * Performs a back-propagation step through the module, with respect to the given input. In
   * general this method makes the assumption forward(input) has been called before, with the same
   * input. This is necessary for optimization reasons. If you do not respect this rule, backward()
   * will compute incorrect gradients.
   *
   * @param input input data
   * @param gradOutput gradient of next layer
   * @return gradient corresponding to input data
   */
  def backward(input: A, gradOutput: B): A = {
    val before = System.nanoTime()
    updateGradInput(input, gradOutput)
    accGradParameters(input, gradOutput)
    backwardTime += System.nanoTime() - before

    gradInput
  }

暂时可以只关注forward方法, 可以发现它就是调用了updateOutput(input), 然后做一些统计工作.

  /**
   * Computes the output using the current parameter set of the class and input. This function
   * returns the result which is stored in the output field.
   *
   * @param input
   * @return
   */
  def updateOutput(input: A): B

这是个抽象方法, 留给子类去实现. 我们继承这个类然后实现这个方法即可实现前向传播进行inference了.

TensorModule

上面定义了Module的抽象类, 然后BigDL具体使用的是它的一个子类TensorModule[T], 分别将AbstractModule的三个参数类型设为Tensor[T], Tensor[T], T, 也就是输入输出都是Tensor类型, 这样就可以把具体的计算过程全部使用Tensor的运算实现.

/**
 * [[TensorModule]] is an abstract sub-class of [[AbstractModule]], whose
 * input and output type both are [[Tensor]].
 *
 * @tparam T The numeric type in this module parameters
 */
abstract class TensorModule[T: ClassTag]
  (implicit ev: TensorNumeric[T]) extends AbstractModule[Tensor[T], Tensor[T], T]

例子

看一个最简单的例子, Add层, 它简单的将每个输入各加上一个值:

/**
 * adds a bias term to input data ;
 *
 * @param inputSize size of input data
 */
@SerialVersionUID(4268487849759172896L)
class Add[T: ClassTag](val inputSize: Int
  )(implicit ev: TensorNumeric[T]) extends TensorModule[T] with Initializable {

  val bias = Tensor[T](inputSize)

  override def updateOutput(input: Tensor[T]): Tensor[T] = {
    output.resizeAs(input).copy(input)
    if (input.isSameSizeAs(bias)) {
      output.add(bias)
    } else {
      val batchSize = input.size(1)
      ones.resize(batchSize).fill(ev.one)
      val biasLocal = bias.view(bias.size.product)
      val outputLocal = output.view(batchSize, output.size.product/batchSize)
      outputLocal.addr(ev.fromType[Int](1), ones, biasLocal)
    }
    output
  }

output和bias都是一个Tensor类的对象, 如果二者的尺寸相同的话, 直接调用Tensor的add方法

output.add(bias)

就可以得到输出.
